บล็อกปลายสายไฟ
,การให้อาหารผ่านบล็อกปลาย
-
ความกว้างของเทอร์มินัล10.00มม
-
พิกัดแรงดันไฟฟ้า/กระแสไฟ300V/30A
-
ที่อยู่อาศัยPA66/UL 94V-0
-
สีสีเทา
-
สกรูM3/ เหล็ก/ ชุบสังกะสี
-
แคลมป์เคจทองเหลือง / ชุบนิกเกิล
-
สถานที่กำเนิดเซินเจิ้นประเทศจีน
-
ชื่อแบรนด์SCED
-
ได้รับการรับรองUL, CE
-
หมายเลขรุ่นTR-4N-02
-
จำนวนสั่งซื้อขั้นต่ำ200 ชิ้น
-
รายละเอียดการบรรจุกล่องส่งออกมาตรฐาน

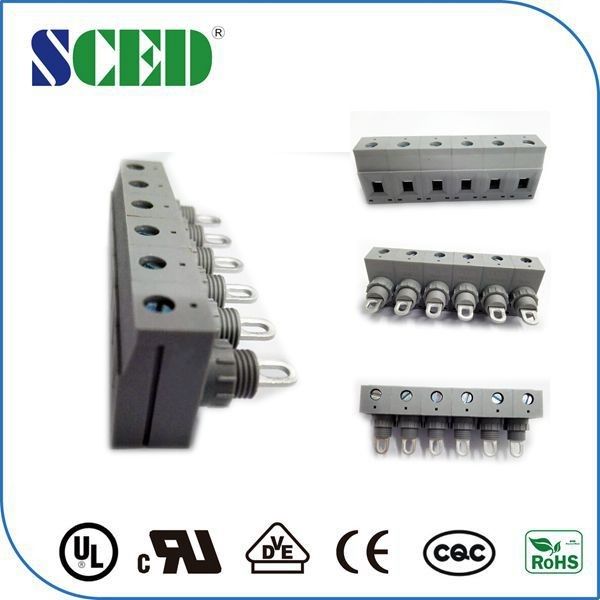

ผ่านแผงขั้วต่อเทอร์มินัล PCB ติดตั้งบนแผง สกรูเชื่อมต่อ M3
ผ่านพานล็อคปลาย PCB พานล็อค Mount การเชื่อมต่อสกรู M3
1สกรู: M3 / เหล็ก / ซิงค์
2. ใช้สําหรับการจําหน่ายพลังงาน, เครื่องกรองพลังงาน, และการควบคุมอุตสาหกรรม
3. การประกอบง่ายกับแผ่นที่มีความหนาภายใน 10 มม.
4อุณหภูมิการทํางาน: -40°C ~ + 150°C
ปริมาตรภาพและภาพวาดรายละเอียด:
|
UL ข้อมูลทางเทคนิค |
B |
C |
D |
|
ความแรงดัน / กระแส V/A |
300 / 30 |
|
300 / 10 |
|
ระยะสาย AWG |
10-30 |
|
10-30 |
|
ข้อมูลเทคนิค IEC |
|
||
|
ประเภทความดันเกิน |
Ⅲ |
Ⅲ |
Ⅱ |
|
ประเภทปนเปื้อน |
3 |
2 |
2 |
|
ความแรงดัน / กระแส V/A |
500 / 32 |
630 / 32 |
1000 / 32 |
|
ความดันแรงกระตุ้นระดับ KV |
6 |
6 |
6 |
|
ความจุการเชื่อมต่อระดับปริมาณ mm2 |
4 |
||
|
วัสดุ |
|
||
|
วัสดุประกอบความละเอียด / ประเภทการเผาไหม้ |
PA66 / UL94, V-0 |
||
|
กรงกรง / การเคลือบ |
ทองแดง / นิเคิล |
||
|
บอร์ดการนํา / การเคลือบ |
ทองแดง / นิเคิล |
||
|
สกรู / ปลอต |
เหล็ก / ซิงค์ |
||
|
ข้อมูลอื่น ๆ |
|
||
|
ความยาวในการถอด mm |
8 |
||
|
สกรู / ทอร์ค / lbf |
M3 / 5.3-7 |
||
การใช้งาน:
1PCB เครื่องแปลงความถี่
2สถานที่เซอร์เวอร์ สวิตช์ พลังงานไฟฟ้า ไฟฟ้า การควบคุมอุตสาหกรรม อัตโนมัติ พลังงานไฟฟ้า
3การขนส่งทางรถไฟฟ้า การสื่อสาร ความปลอดภัย อุปกรณ์การแพทย์ ทหาร ลิฟท์ เป็นต้น
ข้อดีทางการแข่งขัน
- คุณภาพดีคง
- ราคาที่สามารถแข่งขันได้
- การตอบสนองรวดเร็ว
- ผลิตภัณฑ์ครบวงจรให้เลือก
- มีความยืดหยุ่นในการออกแบบชิ้นส่วนที่แม่นยําตามความต้องการของลูกค้า

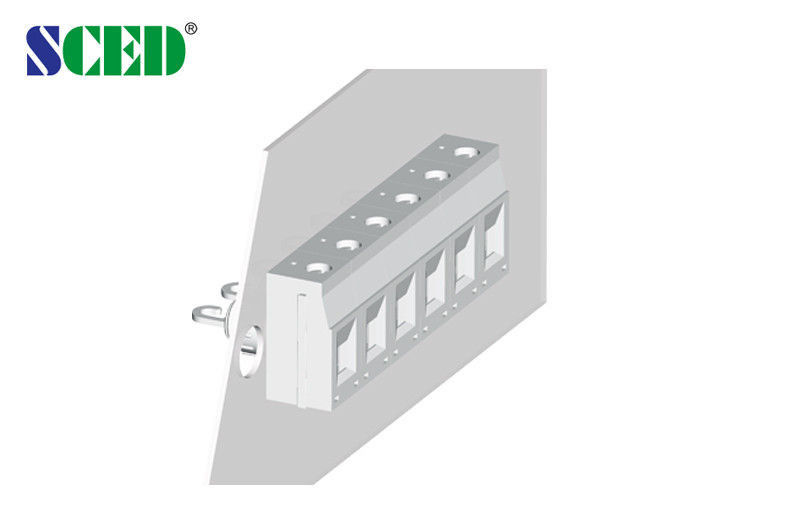

ภาพและการวาดภาพ

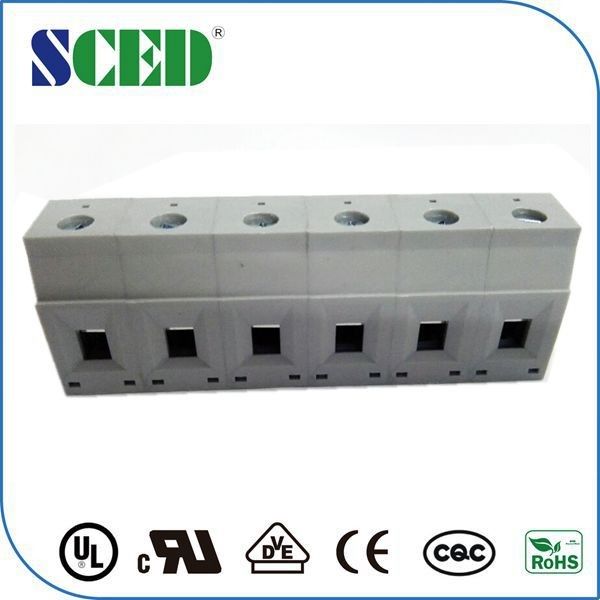

ภาพถ่าย
การรับรอง SCED ภาพ:
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
